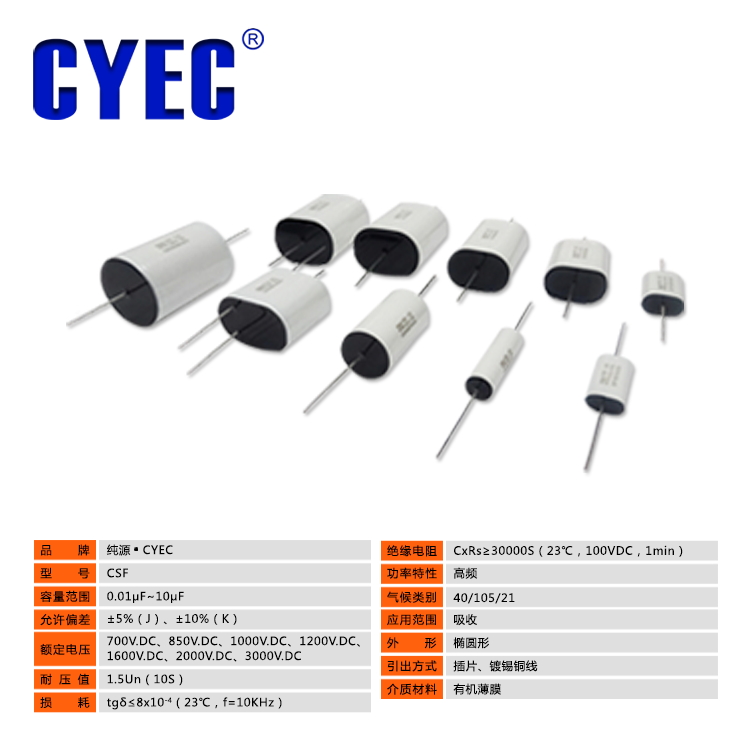

CSF 3.3uF±5% 1000V.DC
产品类别：CSF 1000V.DC
品牌：纯源·CYEC
介质材料：有机薄膜
型号：CSF
容量范围：0.01μF～10μF
允许偏差：±5%(J)、±10%（K）
额定电压：700V、850V、1000V、
1200V、1600V、2000V、3000V
耐压值：1.5Un（10S）
损耗：tgδ≤8×10^-4（23℃，f=10KHz)
绝缘电阻：CXRs≥ 30000S (23℃,100VDC,1min)
频率特性：高频
温度系数：－40℃～+105℃
应用范围：吸收
外形：椭圆形
引出方式：插片、镀锡铜线

分享到：

佛山市纯源电子科技有限公司（cyec8.com）,专注薄膜电容器的生产与研发,应用工程师协助选型,免费提供技术支持,厂家直销,接受定制,电话:400-617-2918,18942459245,0757-28362298,技术支持:0757-29377114

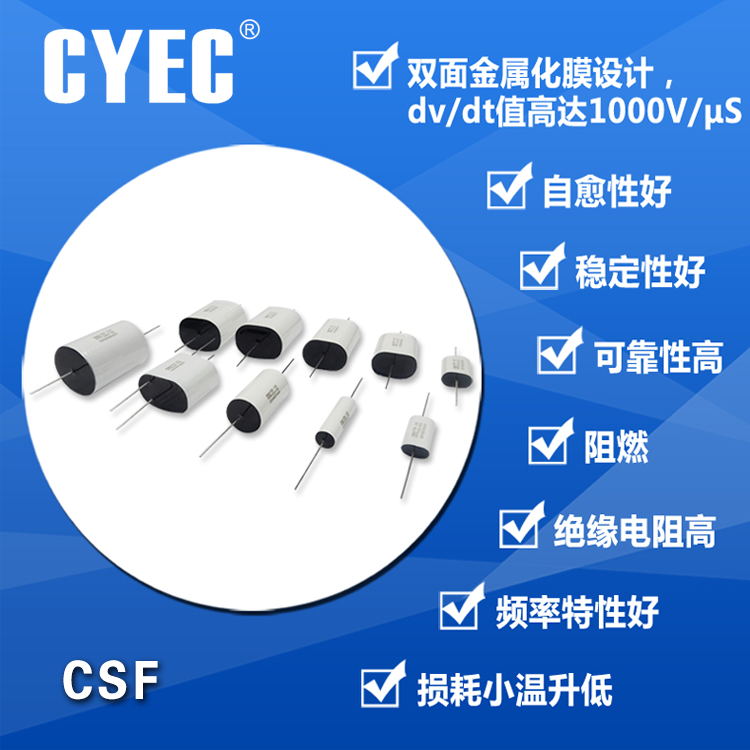

产品名称：CSF IGBT缓冲吸收电容器

核心产品：

吸收电容器、吸收保护电容器、高压电容器、金属膜电容器、聚丙烯电容器、薄膜电容器、直流电容器、电力电容器、无极电容器、无感电容器、轴向电容器、反馈电容器、微法电容、穿心电容器、超音频电容器、保护电容器、阻尼电容器、白色电容器、扁形电容器、插板电容器、高频电容器、脉冲电容器、耐压高电容器、双面膜电容器、损耗小电容器、椭圆电容器、锌铝膜电容器、针脚电容器、直插电容器

太阳能发电电容器｜风能发电电容器｜充电汽车电容器｜石油机械电容器｜高频电源电容器｜UPS电源电容器｜逆变电源电容器｜电镀电源电容器｜逆变焊机电容器｜感应加热设备电容器｜高压变频器｜变频器电容器｜光伏电容器｜静电除尘电容器｜半桥电容器｜激光电源电容器｜逆变器电容器

服务热线：400 617 2918

CSF UN 1000V Us 1500V Urms 500V
Cn(μF)	DIMENSIONS (mm)					du/dt(V/μs)	Ipk(A)	ESR(mΩ)	Imax(A)	Ordering code
Cn(μF)	D	W	T	L	d	du/dt(V/μs)	Ipk(A)	ESR(mΩ)	Imax(A)	Ordering code
0.22	15	32	10.5	18.5	1.0	1050	231	5.5	8	CSF1000224J320
0.33	18	32	13.5	21.5	1.0	1050	347	4.1	9	CSF1000334J320
0.47	17	44	12.5	20	1.0	720	338	5.4	9	CSF1000474J440
0.68	20	44	14.5	24	1.2	720	490	4.1	12	CSF1000684J440
1.0	24	44	18.5	28	1.2	720	720	3.2	12	CSF1000105J440
1.5	29	44	22.5	33.5	1.2	720	1080	2.5	12	CSF1000155J440
2.0	28	57	21.5	32.5	1.2	450	900	2.9	12	CSF1000205J570
2.5	31	57	24.5	35.5	1.2	450	1125	2.6	12	CSF1000255J570
3.3	35	57	28	40.5	1.2	450	1485	2.2	12	CSF1000335J570
