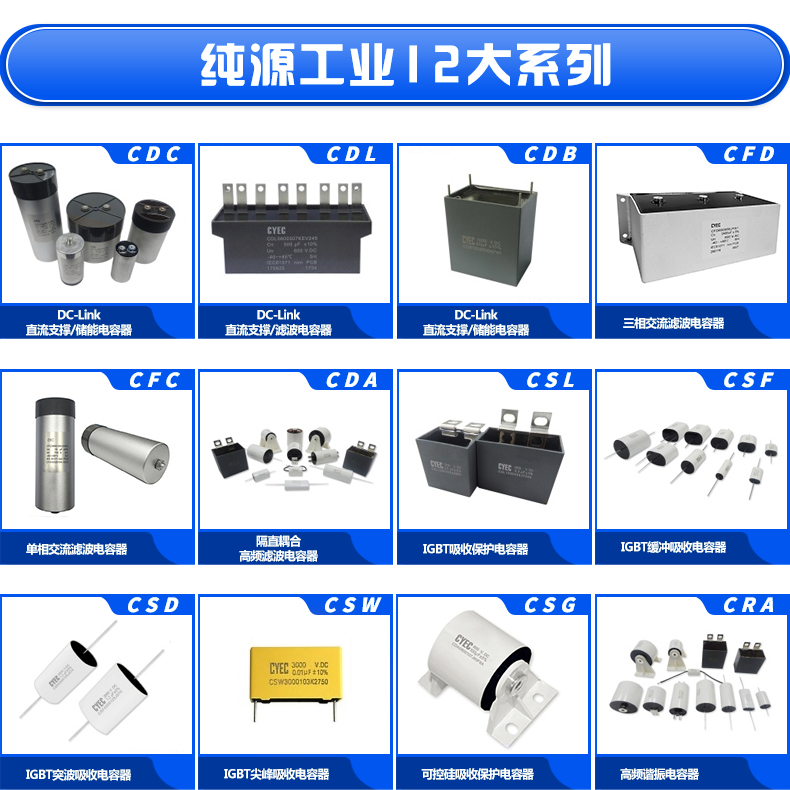

- CSD 组合图

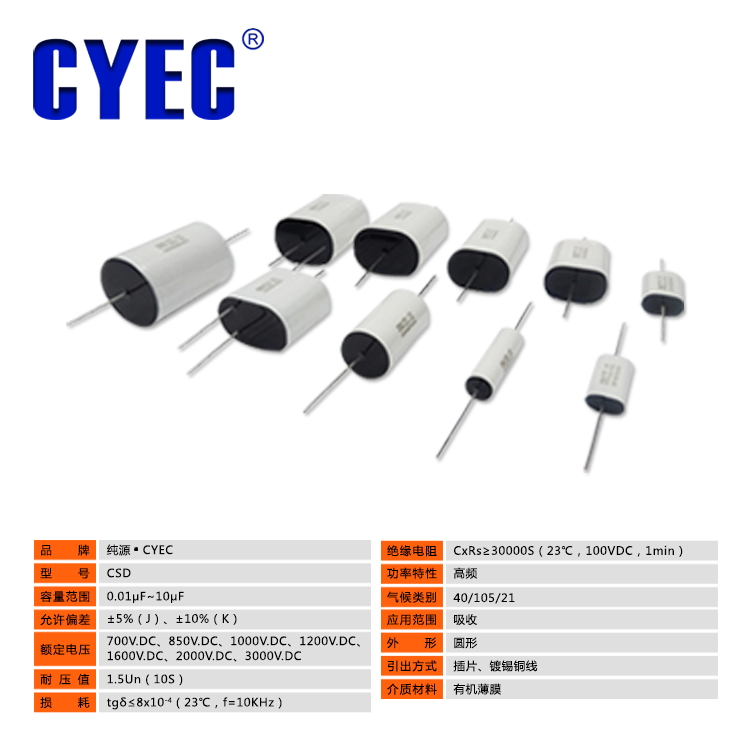

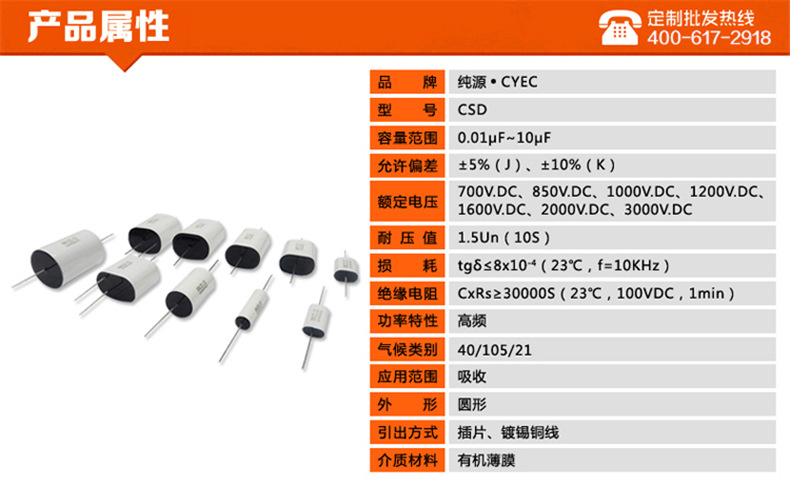

- 产品类别：CSD 700V.DC
- 品牌：纯源·CYEC
介质材料：有机薄膜
型号：CSD
容量范围：0.01μF～10μF
允许偏差：±5%(J)、±10%（K）
额定电压：700V、850V、1000V、
1200V、1600V、2000V、3000V
耐压值：1.5Un（10S）
损耗：tgδ≤8×10-4 （23℃，f=10KHz)
绝缘电阻：CXRs≥ 30000S (23℃,100VDC,1min)
频率特性：高频
温度系数：－40℃～+105℃
应用范围：吸收
外形：圆形
引出方式：插片、镀锡铜线
佛山市纯源电子科技有限公司（cyec8.com）,专注薄膜电容器的生产与研发,应用工程师协助选型,免费提供技术支持,厂家直销,接受定制,电话:400-617-2918,18942459245,0757-28362298,技术支持:0757-29377114
产品名称：CSF IGBT缓冲吸收电容器
核心产品：
吸收电容器、吸收保护电容器、高压电容器、金属膜电容器、聚丙烯电容器、薄膜电容器、直流电容器、电力电容器、无极电容器、无感电容器、轴向电容器、反馈电容器、微法电容、穿心电容器、超音频电容器、保护电容器、阻尼电容器、白色电容器、扁形电容器、插板电容器、高频电容器、脉冲电容器、耐压高电容器、双面膜电容器、损耗小电容器、椭圆电容器、锌铝膜电容器、针脚电容器、直插电容器
太阳能发电电容器｜风能发电电容器｜充电汽车电容器｜石油机械电容器｜高频电源电容器｜UPS电源电容器｜逆变电源电容器｜电镀电源电容器｜逆变焊机电容器｜感应加热设备电容器｜高压变频器｜变频器电容器｜光伏电容器｜静电除尘电容器｜半桥电容器｜激光电源电容器｜逆变器电容器
服务热线：400 617 2918
|
CSD UN 1200V Us 1800V Urms 550V
|
||||||||||
|
Cn(μF)
|

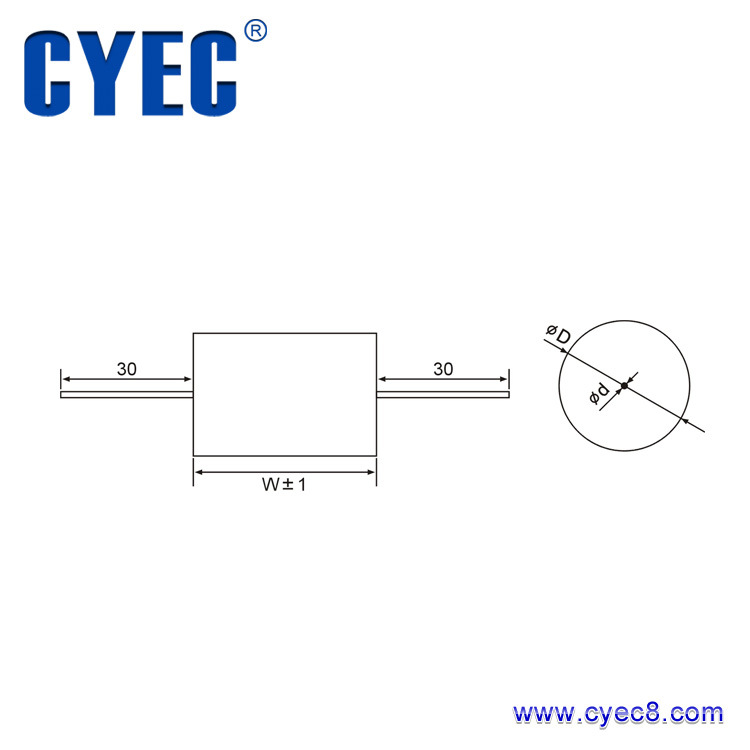

DIMENSIONS (mm)
|
du/dt(V/μs)
|
Ipk(A)
|
ESR(mΩ)
|
Imax(A)
|
Ordering code
|
||||
|
D
|
W
|
T
|
L
|
d
|
||||||
|
0.10
|
13
|
32
|
8
|
14
|
1.0
|
1200
|
120
|
10.0
|
5
|
CSD1200104J320
|
|
0.15
|
14.5
|
32
|
10
|
18
|
1.0
|
1200
|
180
|
6.5
|
7
|
CSD1200154J320
|
|
0.22
|
17
|
32
|
12
|
20
|
1.0
|
1200
|
264
|
5.0
|
9
|
CSD1200224J320
|
|
0.33
|
20.5
|
32
|
15
|
24.5
|
1.2
|
1200
|
396
|
3.7
|
11
|
CSD1200334J320
|
|
0.47
|
19
|
44
|
14.5
|
22.5
|
1.0
|
830
|
390
|
4.9
|
11
|
CSD1200474J440
|
|
0.68
|
22.5
|
44
|
17
|
26.5
|
1.2
|
830
|
564
|
3.6
|
12
|
CSD1200684J440
|
|
1.0
|
27
|
44
|
21
|
32
|
1.2
|
830
|
830
|
2.7
|
12
|
CSD1200105J440
|
|
1.5
|
27.5
|
57
|
21
|
32
|
1.2
|
520
|
780
|
3.2
|
12
|
CSD1200155J570
|
|
2.0
|
31.5
|
57
|
25
|
36
|
1.2
|
520
|
1040
|
2.5
|
12
|
CSD1200205J570
|
|
2.5
|
35
|
57
|
28.5
|
39.5
|
1.2
|
520
|
1300
|
2.3
|
12
|
CSD1200255J570
|
|
3.0
|
38
|
57
|
31
|
43.5
|
1.2
|
520
|
1560
|
2.1
|
12
|
CSD1200305J570
|
