CSG 可控硅吸收保护电容器_佛山市纯源电子科技有限公司

查看大图加入收藏夹我要订购告诉好友

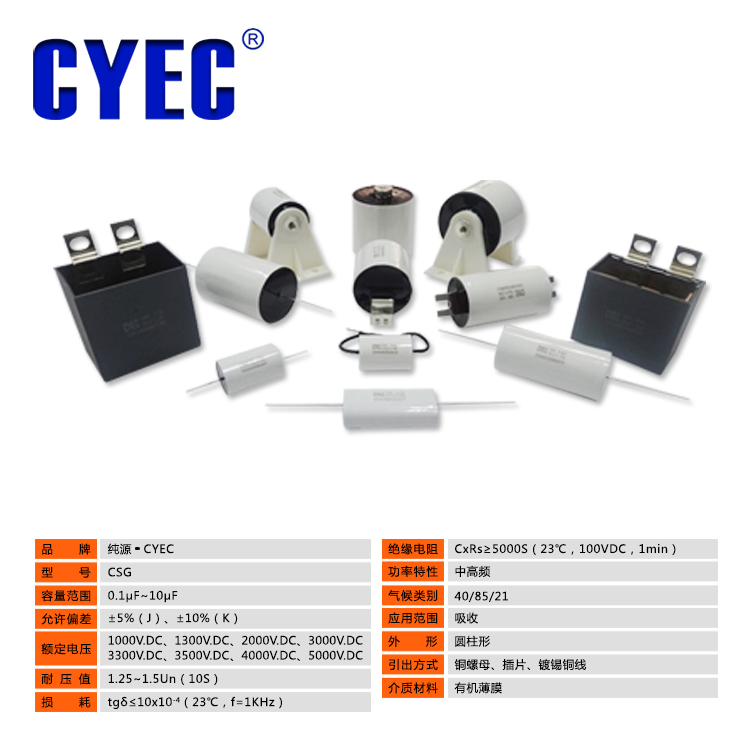

CSG 2uF/6500V.DC
产品类别：CSG 6500V.DC
品牌：纯源·CYEC
介质材料：有机薄膜
型号：CSG
容量范围：2uF
允许偏差：±5%（J）、±10%（K）
额定电压：6500V.DC
耐压值：1.25～1.5Un（10S）
损耗：tgδ≤10×10^-4 （23℃，f=100Hz)
绝缘电阻：CxRs≧5000s(23℃，100VDC，1min)
频率特性：中高频
温度系数：-40℃～+85℃
应用范围：滤波、隔直耦合
外形：圆柱形
引出方式：铜螺母、插片、软线

分享到：

产品名称：CSG 可控硅吸收保护电容器

核心产品：

可控硅吸收电容器、方块电容器、保护电容器、阻尼电容器、高压电容器、微法电容、盒式电容器、白色电容器、方壳电容器、方形电容器、方型电容器、高频电容器、灰壳电容器、灰色电容器、脉冲电容器、耐压高电容器、双面膜电容器、损耗小电容器、锌铝膜电容器、滤波电容器、耦合电容器、大电流电容器、隔直电容器、螺母电容器、隔直耦合电容器、金属膜电容器、聚丙烯电容器、薄膜电容器、直流电容器、电力电容器、无极电容器、无感电容器、中功率电容器、稳压电容器、螺栓电容器、温升低电容器、中频电容器

服务热线：400 617 2918

CSG_03

产品尺寸-标头

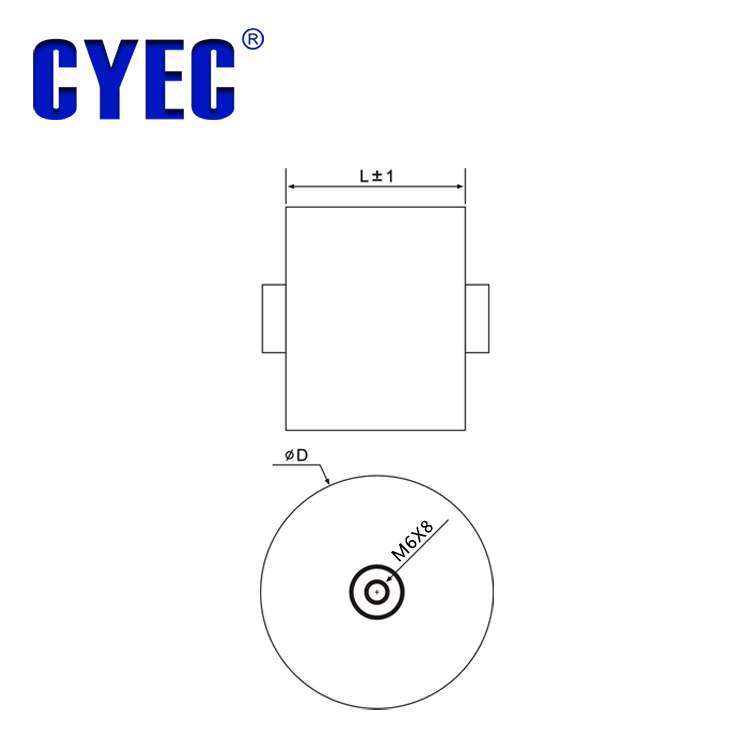

可控硅吸收保护电容器尺寸表
序号	产品编码	Cn(μF）	外形尺寸(mm)
序号	产品编码	Cn(μF）	D	L
UN1000VDC
1	CSG1000124J50F6A	0.12	49	50
UN1300VDC
1	CSG1300504J47F6	0.5	39	47
UN2000VDC
1	CSG2000106J60F6AT	10	59	60
UN3000VDC
1	CSG3000104J44D	0.1	21	44
2	CSG3000224J57D	0.22	23	57
3	CSG3000105J60F6	1	42	60
4	CSG3000155J60LH	1.5	51	60
5	CSG3000155J60F6	1.5	51	60
6	CSG3000106J1160	10	116	130
UN3300VDC
1	CSG3300104JD40	0.1	40	66
UN3500VDC
1	CSG3500205J0760	2	76	70
UN4000VDC
1	CSG4000224J47D	0.22	31	47
2	CSG4000474J47D	0.47	44.5	47
3	CSG4000474J47F6A	0.47	44	47
4	CSG4000105J60F6A	1	47	60
5	CSG4000105KD500	1	50	60
6	CSG4000155J60F6	1.5	58	60
7	CSG4000205J60F6	2	67	60
8	CSG4000255J60F6A	2.5	73	60
UN5000VDC
1	CSG5000333K44D	0.033	23	44
2	CSG5000104J57D	0.1	25	57
UN3000VDC
1	CSG3000104JT300	0.1	57	30
2	CSG3000224JT300	0.22	57	30
3	CSG3000334JT300	0.33	57	30
4	CSG3000474JT300	0.47	57	30
5	CSG3000504JT300	0.5	57	30
UN6500VDC
1	CSG6500205JB250	2	62	46
